Zastosowanie
Wysokociśnieniowy Agregat Czyszczący Elektryczny Kołowy typu WAC-EK 500/800/1000/1250 produkcji firmy Hydro-Elektra jest do czyszczenia wysokociśnieniowego hydrodynamiczną strugą wody oraz z użyciem odpowiedniego osprzętu umożliwia również piaskowanie na mokro z dodatkiem ścierniwa co zwiększa znacznie skuteczność czyszczenia np. antykorozyjnego konstrukcji stalowych przy mniejszej mocy silnika elektrycznego niż przy np myciu antykorozyjnym konstrukcji stalowej tylko samą wodą.
Dzięki rozsądnej masie oraz wyposażeniu w koła jest on mobilny i łatwy w transporcie. Możliwe jest jego ręczne przeciąganie/przetaczanie jak również transport np. europalecie czy samochodem dostawczym. Maszyna jest niezwykle prosta w obsłudze, posiada intuicyjny pulpit sterowniczy, na którym umieszczono wszystkie niezbędne elementy sterownicze czy diagnostyczne.
Każdy z agregatów produkcji Hydro-Elektra może być wyposażony w zestaw akcesoriów renomowanych producentów, specjalizujących się w produkcji osprzętu do czyszczenia wysokociśnieniowego (PA/Den-Jet/URACA/Hammelmann). Akcesoria te to między innymi
(w zależności od zamówienia):
- pistolet natryskowy suchy (standard do 500-600 bar/ 80 lpm) lub mokry tzw. „dump gun” (standard do 800-1000-1250 bar),
- lance natryskowe L=800 lub 1200 mm,
- dysze natryskowe: punktowe, płaskie tzw. szpachelkowe, rotacyjne oraz do udrażniania rur (tzw. dysze kroczące) większa możliwość konfiguracji z dump-gun-em,
- osprzęt do hydropiaskowania tzw. sandblasting (na zapytanie pomp do 500 bar),
- węże wysokociśnieniowe. Zakres osprzętu należy określić przy zamówieniu!
Tabela możliwych wykonań urządzeń w kw. parametrów ciśnienia i przepływu silniki 400V 1000 i 1450 rpm - wykonanie przemysłowe
| Lp. | Typ | Magazyn | Ciśnienie rob. [BAR] | Wydatek [l/min] | Moc silnika [kW] | Obroty silnika [rpm] | Pistolet | Typ pompy / kod | Rozruch |
|---|---|---|---|---|---|---|---|---|---|
| 1 | W500/30 | Standard | 500 | 30 | 30 lub 32 | 1450 | Suchy | Penta-C 30/500 883300 |
Softstart |
| 2 | W500/40 | na zam. | 500 | 40 | 37 | 1000 | Suchy | VH-B 40/500 834700 |
Falownik lub softstart |
| 3 | W800/20 W800/25 |
Standard 30 kW na zam. 37 kW |
800 | 20 (30–32 kW) 25 (37 kW) |
30/32/ 37 kW |
1000 | Suchy lub mokry |
VY-B 20–25/800 800700 800900 |
Softstart 30/32 kW lub fal. 37 kW |
| 4 | W1000/15 | Standard | 1000 | 15 | 30 lub 32 kW |
1000 | Suchy lub mokry |
VY-B 15/1000 800300 |
Softstart |
| 5 | W1000/20 | na zam. | 1000 | 20 | 37 | 1000 | Suchy lub mokry |
VY-B 20/1000 800100 |
Falown. |
| 6 | W1250/14 | na zam. | 1250 | 14 | 32/37 | 1000 | mokry | VY-B 14/1250 802500 |
Softstart lub falownik |
| 7 | W1000/15 | Standard | 1000 | 15 | 30/32 kW |
1450 | Suchy lub mokry |
VY-C 15/1000 800700 |
Softstart |
| 8 | W1000/19 | na zam. | 1000 | 19 | 37 | 1450 | Suchy lub mokry |
VY-C 19/1000 807200 |
Falown. |
Tabela możliwych wykonań urządzeń w kw. parametrów ciśnienia i przepływu silniki 400V 1000 i 1450 rpm - wykonanie Ex
| Lp. | Typ | Magazyn | Ciśnienie rob. [BAR] | Wydatek [l/min] | Moc silnika [kW] | Obroty silnika [rpm] | Pistolet | Typ pompy / kod | Rozruch |
|---|---|---|---|---|---|---|---|---|---|
| 1 | W500/30 | Standard 30 kW |
500 | 30 | 30 | 1450 | Suchy | Penta-C 30/500 883300 |
Softstart |
| 2 | W800/20 | Standard 30 kW |
800 | 20 | 30 | 1000 | Suchy lub mokry | VY-B 20/800 800700 |
Softstart |
| 3 | W1000/15 | Standard | 1000 | 15 | 30/32 | 1000 | Suchy lub mokry | VY-B 15/1000 800300 |
Softstart |
| 4 | W1000/15 | Standard | 1000 | 15 | 30/32 | 1450 | Suchy lub mokry | VY-C 15/1000 804400 |
Softstart |
Przykładowe cechy Ex:
– pusta obudowa:
II 2 G Ex db IIB+H2 Gb IP 65
II 2 D Ex tb IIIC Db IP 65
– obudowa z układami sterowania, monitorowania, sygnalizowania:
II 2 G Ex db IIB+H2 T6…T4 Gb
II 2 D Ex tb IIIC T6..4°C Db – IP 65
Budowa (wykonanie przemysłowe):

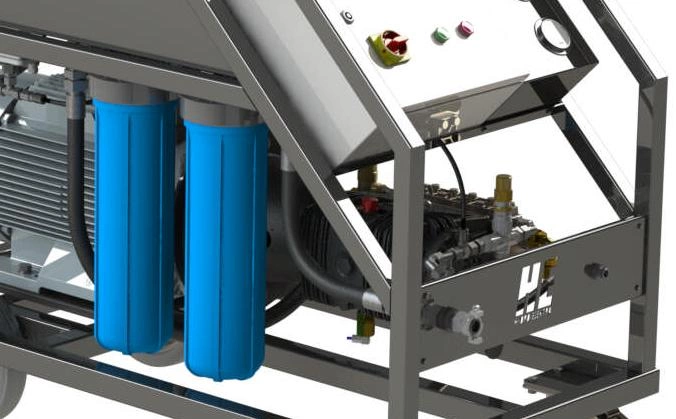

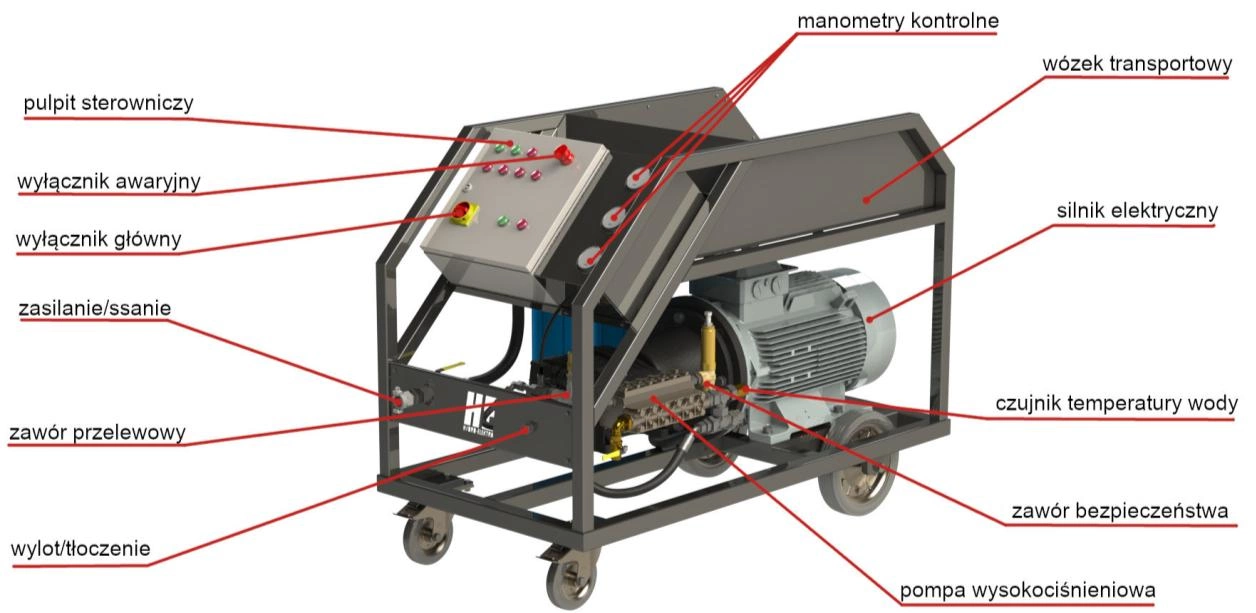

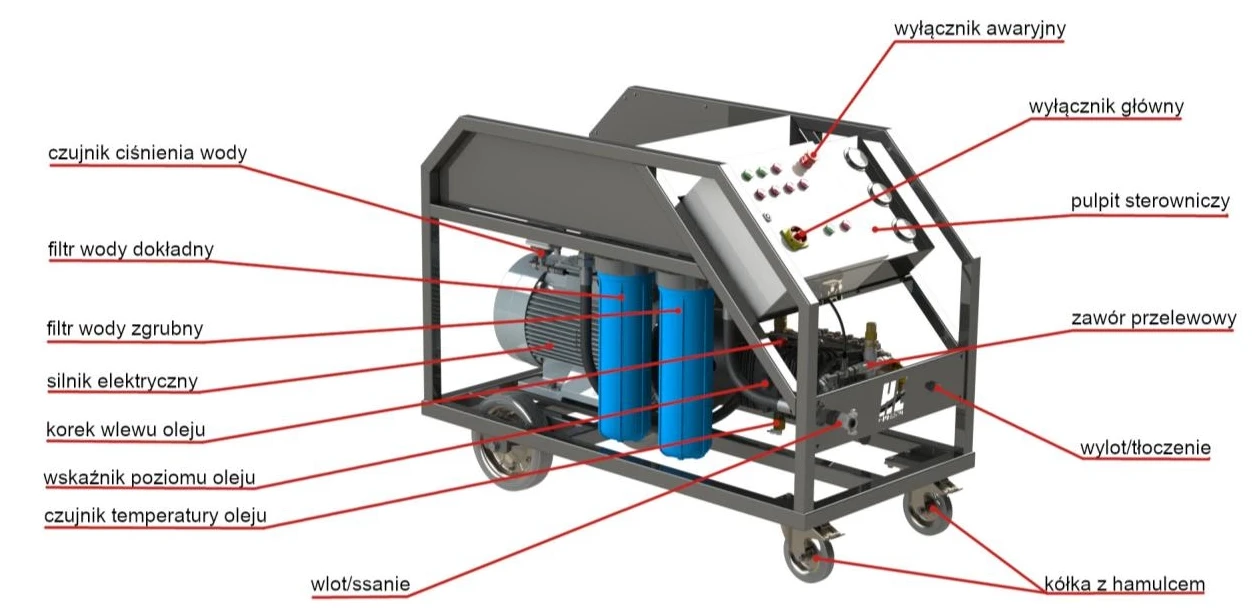

Elementy budowy maszyny/agregatu przedstawiają poniższe rysunki:

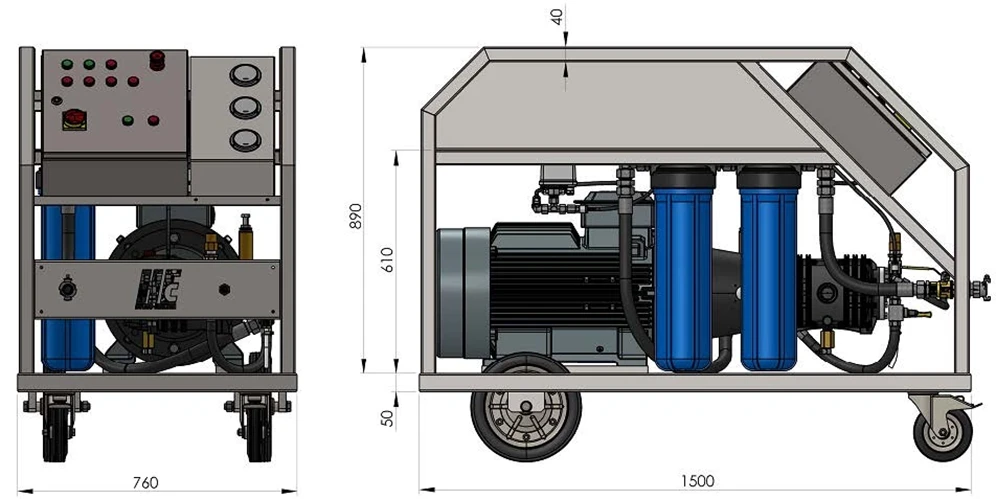

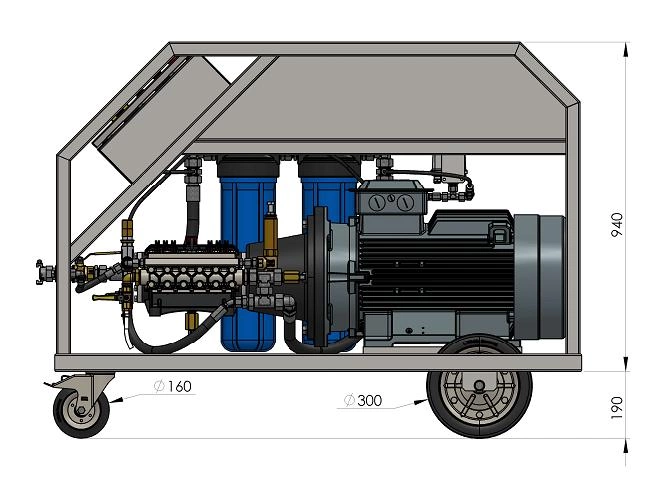

Wymiary gabarytowe (30 kW softstart)
Zastosowanie:
Maszyna przeznaczona jest do czyszczenia hydrodynamiczną strugą pod wysokim ciśnieniem wody. Agregat jest uniwersalnym urządzeniem do czyszczenia elementów o zróżnicowanych kształtach i wielkościach powierzchni (np. powierzchnie płaskie, elementy maszyn, rury i inne). Po wyposażeniu maszyny w specjalną dyszę i zestaw akcesoriów możliwe jest jej wykorzystanie do hydropiaskowania.
Warianty wykonania:

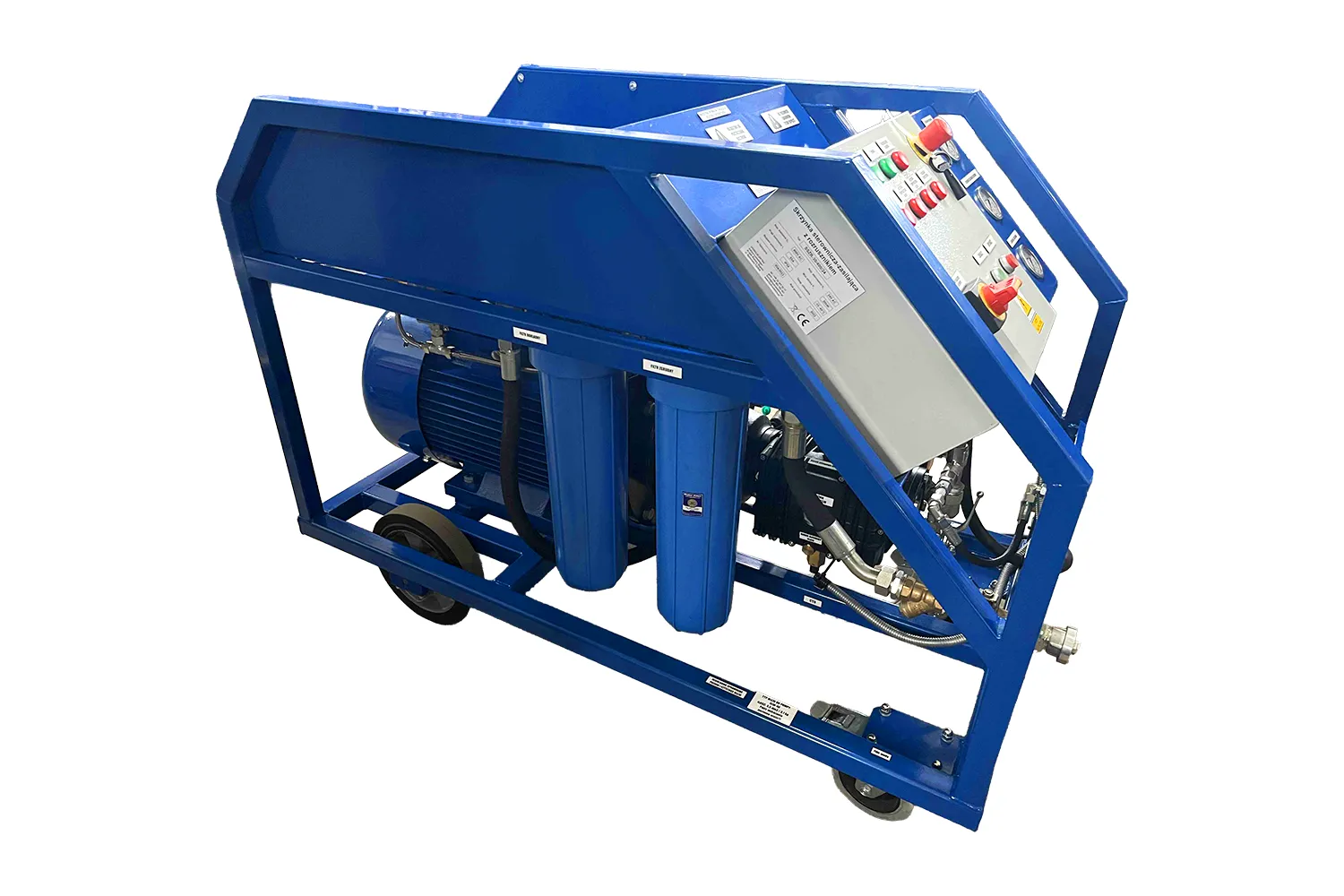

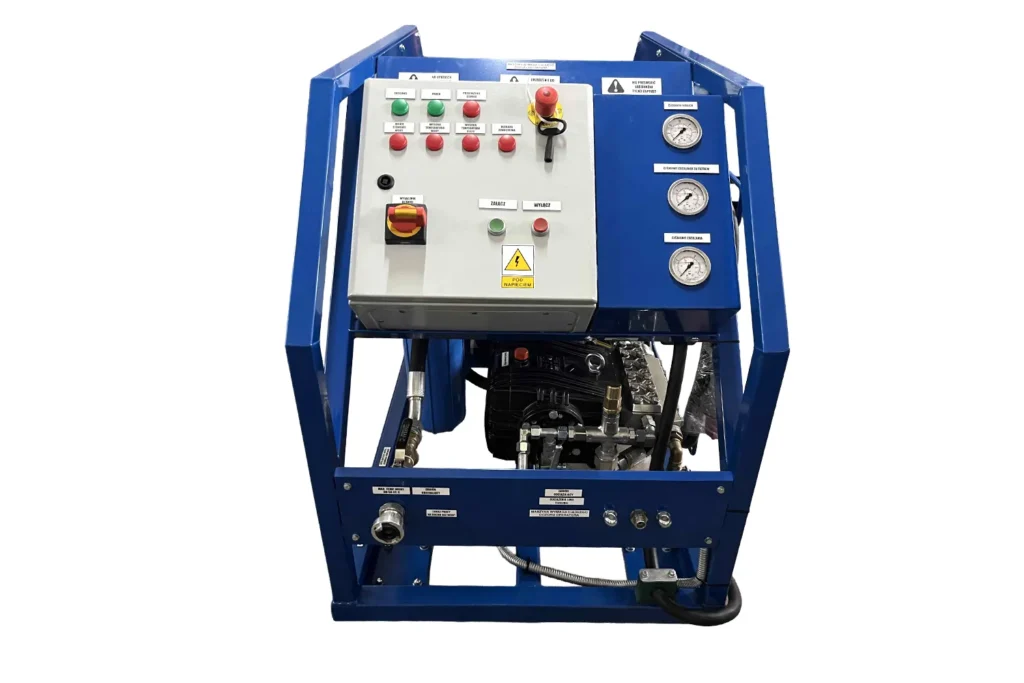

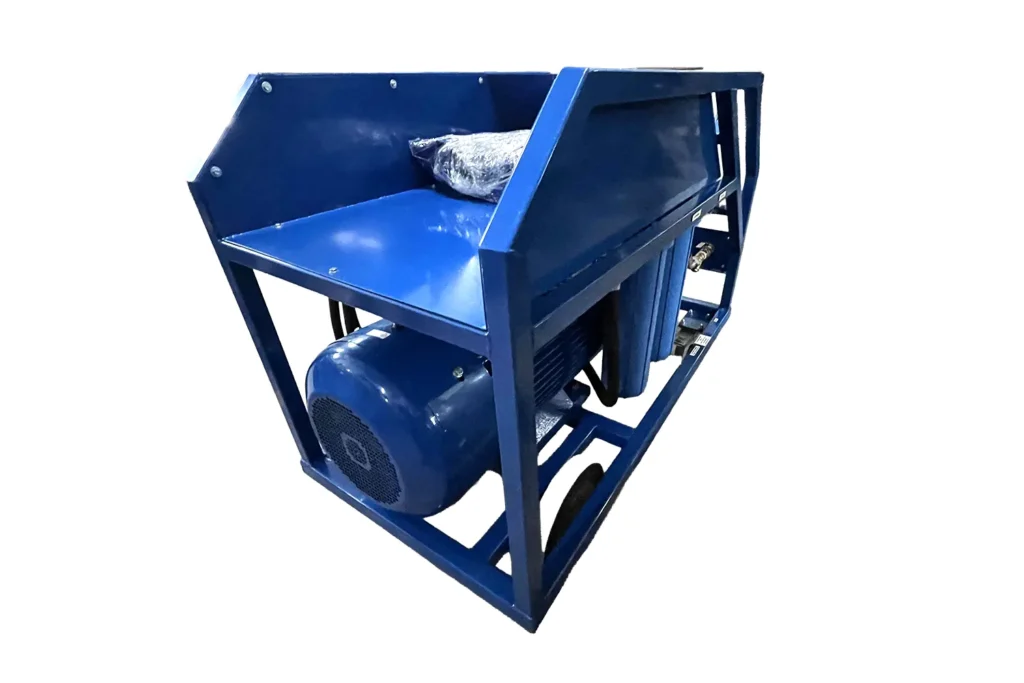

Urządzenie może występować w wariancie otwartym bez osłon lub z osłonami (ciężkie warunki przemysłowe – przykład wykonania)

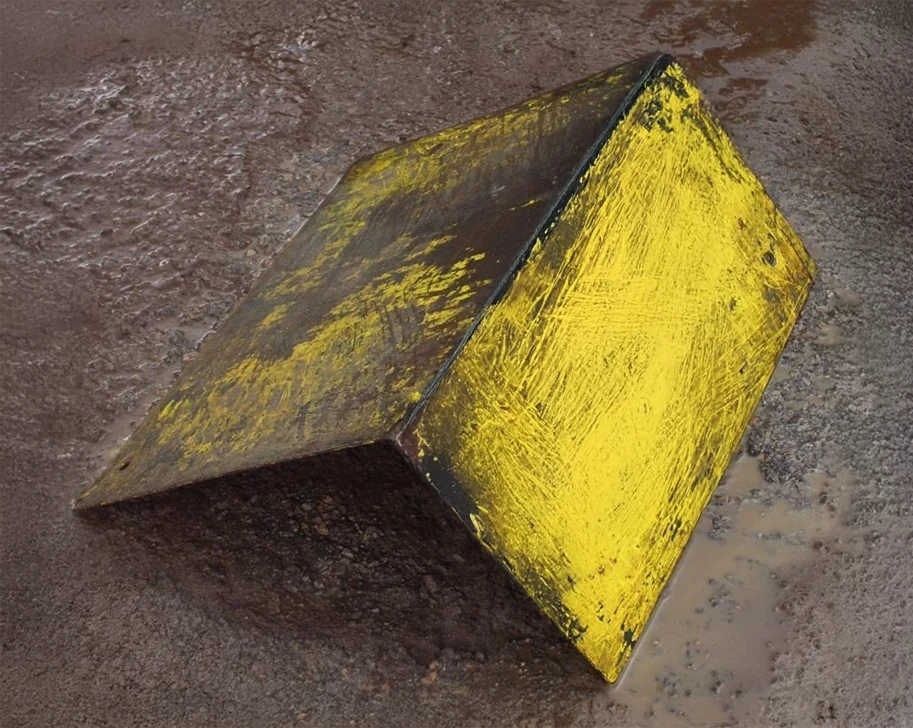

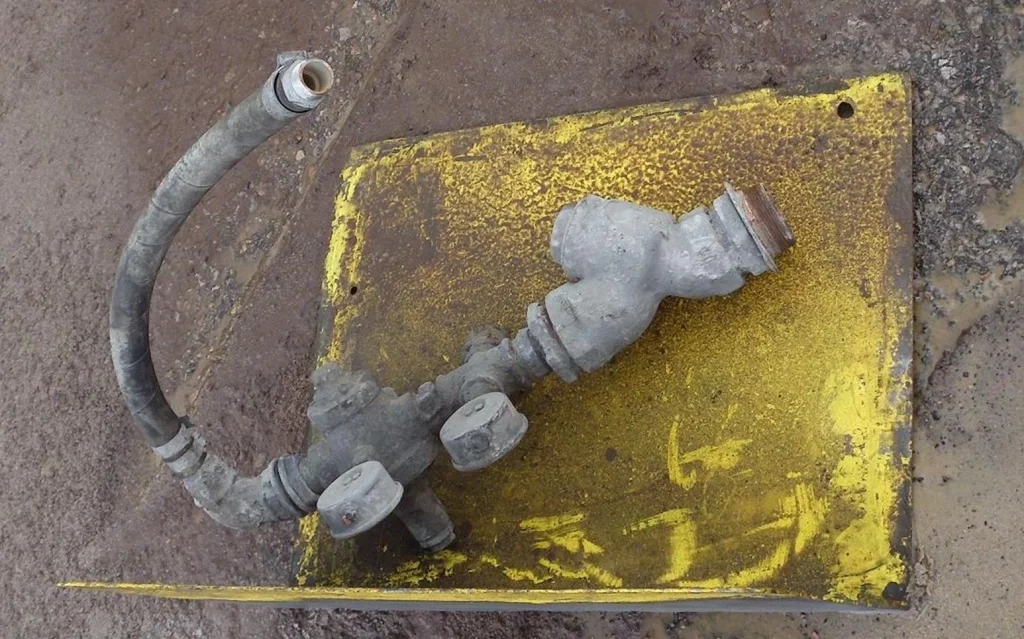

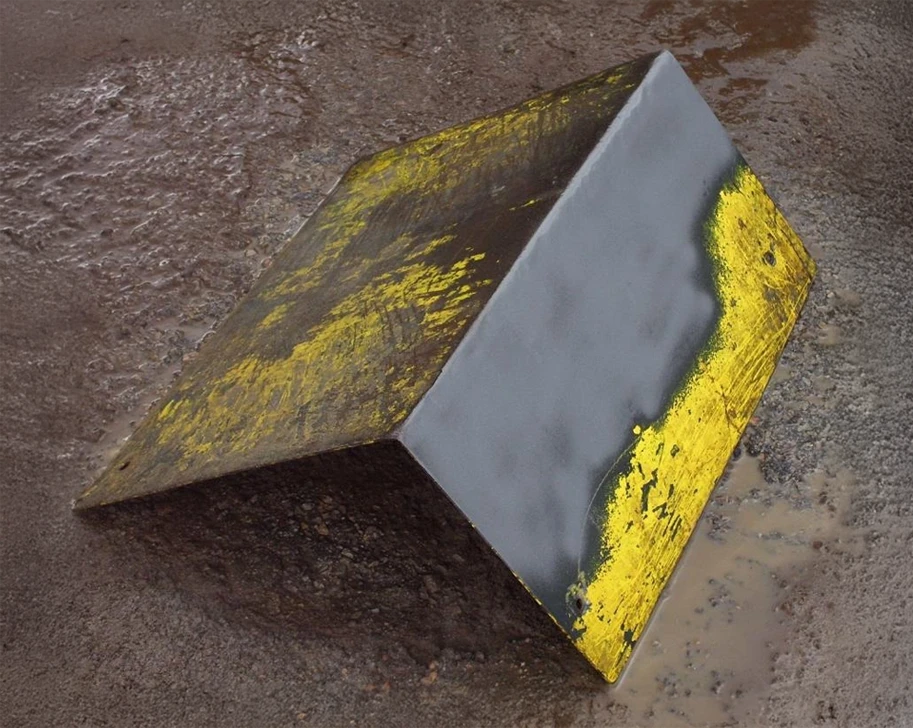

Hydrosandblasting/hydropiaskowanie korundem (specjalnie wyselekcjonowany rodzaj ścierniwa):

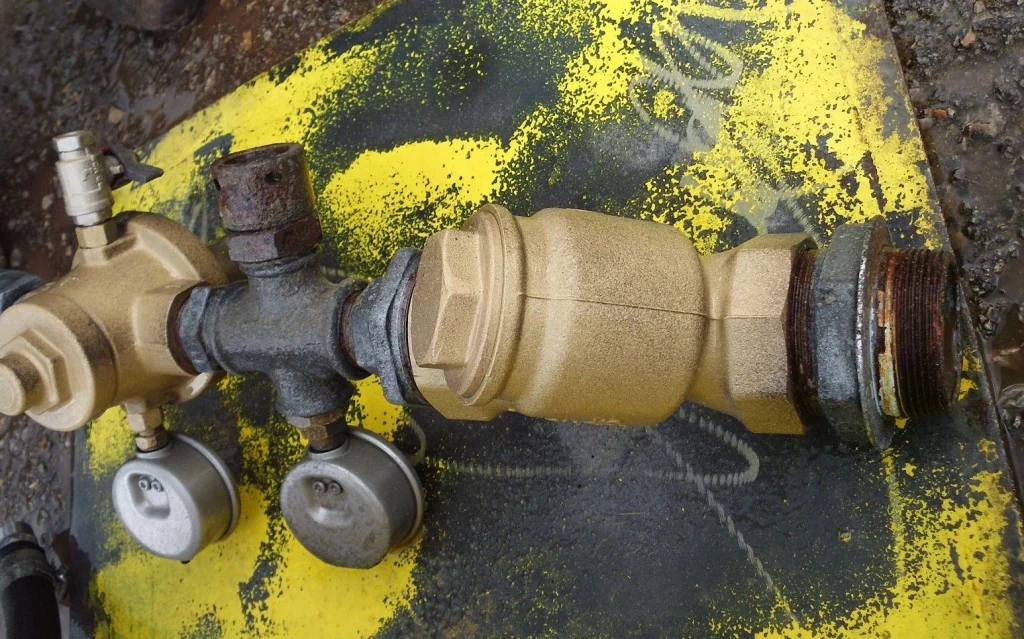

Hydrosandblasting/hydropiaskowanie korundem (specjalnie wyselekcjonowany rodzaj ścierniwa):
